您現在的位置:首頁 >> 產品中心 >> 串聯諧振試驗裝置

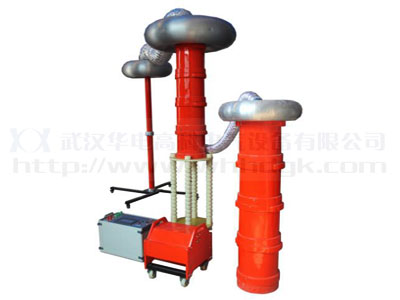

BPXZ-H系列變電站電氣設備交流耐壓諧振試驗裝置

變電站交流耐壓諧振試驗裝置、變電站電氣設備專用便攜式變頻諧振耐壓試驗裝置,適用于電氣設備的絕緣交、直流耐壓試驗。
參考標準: GB50150-2006,DL/T849.6-2004


1、同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升?。徊捎酶墒江h氧澆注,機械強度高,電氣絕緣性能好,美觀可靠。
2、變頻控制源容量幅度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;采用了多電源模式,方便現場取電。
3、配置靈活。可選配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高。

解決方案:
1、變電站設備諧振耐壓試驗方案

有關產品購買、信息咨詢、技術資料等歡迎致電:027-87771780 或是 點擊這里馬上咨詢

BPXZ-H變電站電氣設備交流耐壓諧振試驗裝置交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片,頻率分辨率為16位,在20~300Hz時頻率細度可達0.1Hz,電氣設備變頻串聯諧振耐壓裝置。

技術參數

技術參數

額定輸出電壓

0~1000kV(AC有效值)及其以下

輸出頻率

20~300Hz

諧振電壓波形

純正弦波,波形畸變率﹤1.0%

最大試驗容量

8000kVA及其以下

工作時間

工作制滿功率輸出下,一次連續工作時間可到60min

品質因數

30~90

頻率調節靈敏度

0.1Hz,不穩定度﹤0.05%

工作電源

AC380V/220V±15%/50Hz±5%



系列產品配置及使用范圍

產品型號名稱

適用范圍(10kV~500kV電壓等級變電站電氣設備交流耐壓設備,頻率30~300Hz

變頻源

諧振電抗器

激勵變壓器

分壓器

適用范圍

BPXZ-H/50/50/25

3kW

25kV/1A二臺

(干式)

3kVA

(干式)

50kV

1000kVA及以下10kV電力變

10kV開關、母線、PT、CT

10kV300mm2)電纜≤1.0km

BPXZ-H/108/108/27

5kW

27kV/1A四臺

(干式)

5kVA
(干式)

110kV

31500kVA及以下35kV電力變

35kV開關、母線、PTCT

10kV300mm2)電纜2km

35kV300mm2)電纜0.5km

BPXZ-H/200/200/50

10kW

50kV/1A四臺

(干式)

10kVA

(干式)

200kV

50000kVA及以下110kV電力變

110kVGIS、PT、CT(預防性試驗)

35kV300mm2)電纜≤1.0km

10kV300mm2)電纜≤2.0km

BPXZ-H/270/270/45

15kW

45kV/1A六臺

(干式)

15kVA

(干式)

300kV

50000kVA及以下110kV電力變

110kVGIS、PT、CT

35kV300mm2)電纜≤1.2km

10kV300mm2)電纜≤3.0km

BPXZ-H/800/400/50

30kW

50kV/2A八臺

(干式)

100kV/2A四臺

(油浸式)

30 kVA

(干式)

30kA

(油浸式)

400kV

80000kVA及以下220kV電力變

50000kVA及以下110kV電力變

110kV/220kVGIS、PTCT

35kV300mm2)電纜≤2.0km

110kV300mm2)電纜≤0.7km

BPXZ-H/1600/800/200

60kW

200kV/2A四臺

(油浸式)

60kVA

(干式)

800kV

80000kVA及以下220kV電力變

50000kVA及以下110kV電力變

500kVGISPT、CT

220kV開關、GISPTCT

110kV400mm2)電纜≤1.5km

220kV300mm2)電纜≤1.0km

產品描述

BPXZ-H變電站電氣設備交流耐壓諧振試驗裝置主要針對110KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓試驗設備。
