繼電保護測試儀使用可參考水利電力部電力生產司編的《保護繼電器校驗》水利電力出版社一書。
     1、測量：
     可作為單獨的電壓、電流源使用，但須注意各項輸出功率，以免損壞儀器。具體操作按“四”進行。
     2、過量程、欠量程：測量各種繼電器的啟動值、返回值、返回系數及觸點動作時間（包括電壓、電流繼電器）。
     過量程是指繼電器觸點合上為動作值的繼電器，欠量程是指以繼電器觸點分開為動作值的繼電器。
     繼電器的動作值、返回值及返回系數的測量：
     按照前面“四”來調節輸出電源，選擇T3至?狀態，將同步開關按下，緩慢調節T4旋鈕至繼電器動作，觀察指示燈由滅變亮，此時X1的顯示為其動作值。繼續調節T4至該繼電器額定值后，再緩慢將T4調回至繼電器返回，觀察指示燈由亮變滅，此時X1的顯示為返回值。用返回值除以動作值再乘以100%即為返回系數。
     繼電器的時間測量：
     按照前面“四”來調節輸出電源，選擇T3至繼電器的觸點狀態，將同步開關按下，緩慢調節T4旋鈕至繼電器的額定值。通過同步開關，可測得繼電器的時間（2的顯示值）。注意測試前須將毫秒表清零，合閘開關在開的位置。
     同步開關與觸點狀態對應關系如下：
     ⅠⅢ狀態，同步開關由關至開；
     ⅡⅣ狀態，同步開關由開至關。

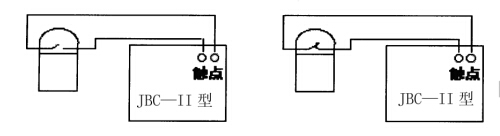

     觸點接線如下：

     3、時間繼電器的測量與上述方法相同。
     4、重合閘（以DH—3重合閘為例）：

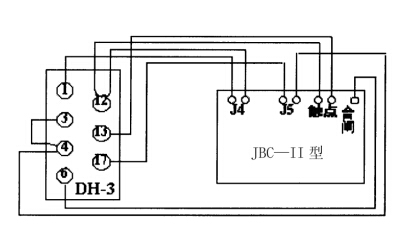

     DH—3型重合閘繼電器操作如下：

     按圖接線，（3）（4）接J5黑柱（負極），（17）接J5紅柱（正極）。
     注意：若用ZJ3觸點停止毫秒表時，應注意將ZJ3接到（12）腳的接線斷開，將ZJ3觸點分離開來（見《保護繼電器檢驗》352頁），把T1旋到DC20A檔，打開電源開關調節T4至繼電器額定電流值。關掉電源開關，將T2調至繼電器的額定電壓值。將T3調至Ⅰ位置（即繼電器ZJ3的觸點狀態）。打開電源開關，按下定值輸出開關，充電15～25秒后（毫秒表上可讀出充電時間），將毫秒表復位，按下“重合閘開關”，測量重合閘時間，X2顯示的值為重合閘繼電器的重合閘時間。
